リーマンショックを機に開発へと取組んだプレス機の一例

プレス スクリューサーボ

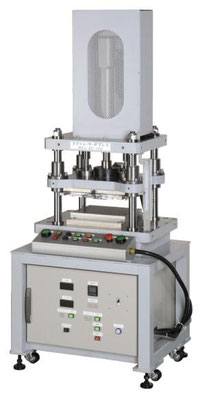

スクリューサーボプレス
紙 テスト機 プレス 10kN

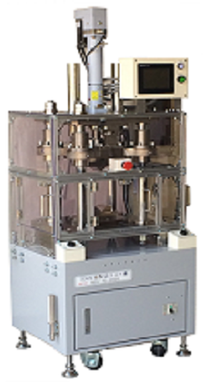

紙製品テスト機
試験機 トムソン刃

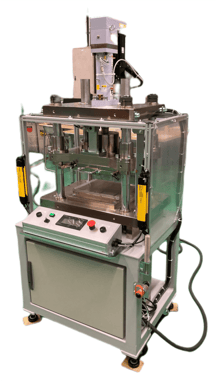

トムソン刃性能試験機

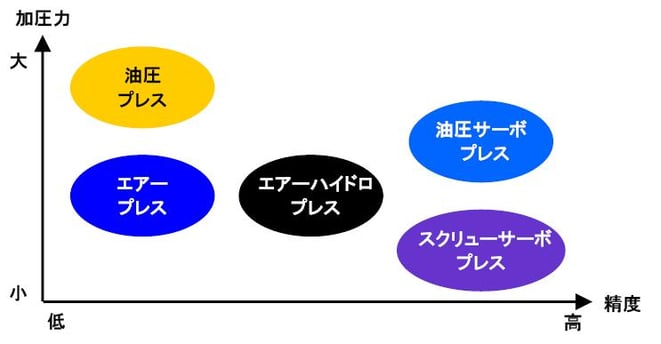

プレス性能一覧表

種類 加圧力 精度 特徴

ハンド
プレス

0.1~1ton -
  • 試作等に最適
エアー
プレス
0.1~1ton -
  • 空気という圧縮性のある流体を使用するため、正確な速度制御、位置制御がやや困難。
  • 負荷に影響されやすい。
油圧
プレス
1~30ton -
  • 比較的小型で、大きな力をだすことができる。(空気圧機器に対して有利)
  • 出力や速度の調整が容易である。
  • 作動油自体に防錆・潤滑効果があり機械内部の摩耗が少ない。
  • ポンプ・バルブ類・調整弁・アクチュエーター間の配管が長く複雑で、漏れが起こりやすい。
  • 油は酸化や水の混入により劣化し、出力性能低下や機器へダメージを与えるので、常に管理する必要がある。
  • 配管の新設や維持にコストがかかる。
エアー
ハイドロ
プレス
(0.5~40ton) -
  • 工場エアーで稼働するシンプルな構造で安価。
  • 油圧ユニットを使っていないためクリーンで、面倒なメンテナンス不要。
スクリュー
サーボ
プレス
(1~5ton) 繰返し精度
±0.01mm
  • 位置制御、速度制御、荷重制御を加工物に合わせて自由に設定可能。
  • 製品加工時の荷重・距離・時間のデータを保存しているため、製品管理は万全です。
油圧
サーボ
プレス
1~30ton 繰返し精度
±0.01mm
  • DDVにてデータ収集・修正が可能。
    (Direct Drive Volume controlの略)
  • 高精度で耐久性が高い。
  • 油温管理・メンテ不要。
  • 省スペース。
  • DDVにて同期性が向上。
  • DDVにて圧入位置の制御可能。
  • 消費電力が小さい。(例:従来設備の1/5)

トムソン刃とは?

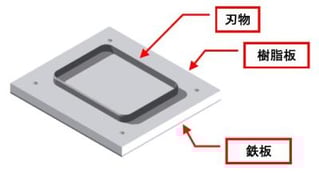

 図のように、ベースの樹脂板(ベニヤ板の場合もあります)にレーザーで溝加工を施し、その溝と同じ形状に曲げた銅の刃物を埋め込んだものです。

生活に身近なシールや段ボール、お菓子の箱等を製作する時によく使用されます。


トムソン刃特徴一覧表

刃の種類 特徴
ミラー刃 刃先に鏡面加工をすることにより、平滑性・切れ味がよくなり、刃先への粘着剤の付着を削減できます。
鈍角刃 刃先角度を大きくすることで、製品の切り口が太くなり、糊切れが良くなります。
鋭角刃 厚手の柔らかい材料を抜く場合に、多少切れ味が向上します。
片刃 厚手の材料を抜く場合や製品の切断面がきれいに仕上がります。
パイプ刃 円(φ)を抜く刃材です。
ミシン刃 切れる部分と切れない部分(CUT:UNCUT)が交互になっている刃です。
一般的には最終的にシールを切り離すために使用されます。
マイクロ
ミシン刃
対比(CUT:UNCUT)の数値が小さいミシン刃です。
折刃 折れ線をつける刃材です。
