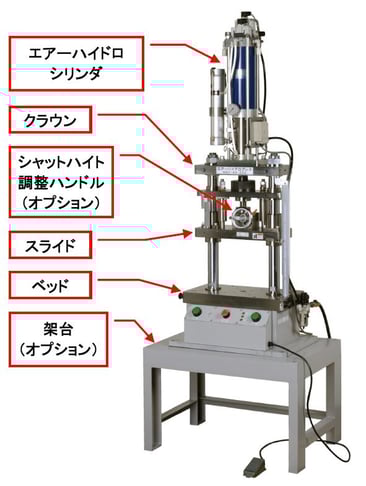

エアーハイドロプレス　MAH型

▪油圧ユニット不要で、クリーン、静か、保守も簡単

▪調整ハンドルによる、シャットハイト微量調節が可能

▪高剛性支柱ガイド方式採用で、偏荷重に強い

標準仕様

型式 MAH-40-100 製作対応仕様
加圧能力 kN (ton) 40 (4) 5
(0.5) 		10
(1) 		20
(2) 		40
(4) 		80
(8) 		130
(13) 		240
(24) 		400
(40)
全ストローク mm 100 50, 100, 150, 200, 300
加圧ストローク mm 20 5, 10, 15, 20
下降速度
mm/sec 		アプローチ時 280 Max 300
加圧時 20 Max 30
オープンハイト mm 300±20 200 ～ 500
シャットハイト mm 200±20 100 ～ 400
支柱間内寸法 mm 310 ご指定寸法
ボルスタ寸法 mm
(オプション) 		300×300×50 ご指定寸法
全高 mm 1820 -
使用エアー圧力
Mpa (kg/cm2) 		0.4 (4) 0.3 (3) ～ 0.7 (7)
上型引上能力 N (kg) 686 (70) -
電源 AC単相 100V
50/60Hz 		AC単相 100V 50/60Hz
AC3相 200/220V 50/60Hz
重量 kg 約410 -
セル1 		セル２


操作部位

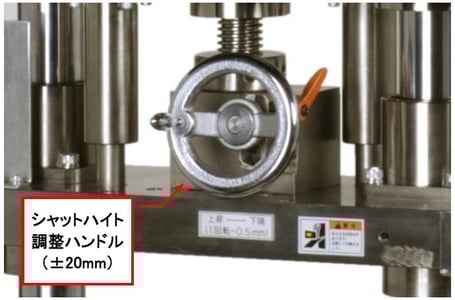

シャットハイト調整ハンドル

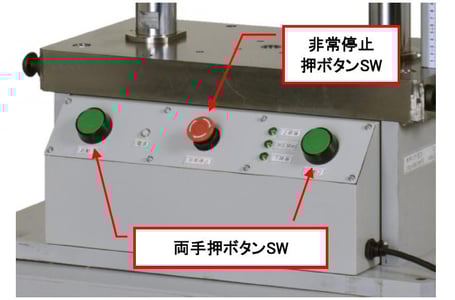

操作BOX


オプション

　ボルスタ

　シャットハイト調整ハンドル

　フットSW

　ロードセル

　エジェクター

　金型投入テーブル

周辺設備

　設備架台

　金型交換台

　製品架台

　安全カバー

　光学式安全装置

　前後装置

用途

　折曲　　打抜　　型抜き

　圧入　　カシメ　トムソン

　矯正　　絞り　　せん断

　圧着　　破砕　　粉砕

　刻印　　粉体成形


その他特殊仕様プレス機、3柱式（テーブル旋回）、4柱式、金型
前後装置を組み込んだ自動ライン1式まで、設計・製作いたします。
見積りは無料です。お気軽にお問い合わせ下さい。
